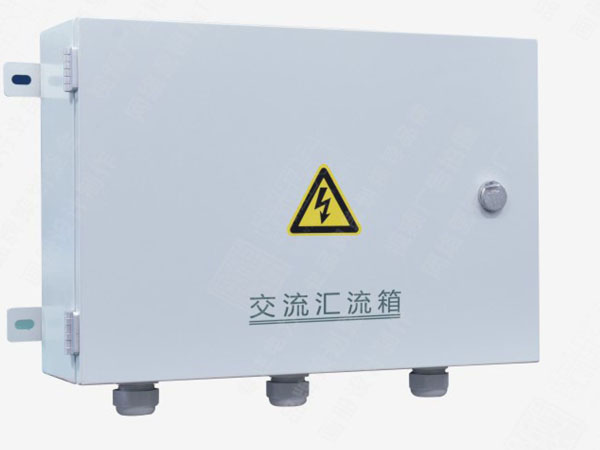

光伏電站大量使用了組串式逆變器,特別是在分布式電站中,為了減少組串式逆變器與箱變、組串式逆變器與交流并網柜之間的連線,使用了光伏交流匯流箱。光伏交流匯流箱中配置了交流斷路器、交流防雷器等,為光伏線路提供過流保護、短路保護、防雷保護。根據客戶要求可配置監測模塊,監視進線斷路器、出線斷路器、防雷器的狀態,監測輸出電流、電壓、功率,箱內溫度等。
主要特點:
? 箱體采用熱鍍鋅鋼板,結構安全、可靠,具有足夠的機械強度,保證元件安裝后及操作時無搖晃、不變形。
? 防護等級IP65,具備防水、防灰、防銹、防鹽霧,滿足室外安裝的要求。
? 箱內全部采用銅排搭接、整齊美觀,安全性能、導電性能比電纜連接要好。電纜連接的弱點,在高溫的環境下,電纜外皮容易老化,時間久了絕緣性能會下降,可能發生安全事故。
? 根據組串式逆變器的輸出電壓,可定制380V、550V、690V不同電壓等級的交流匯流箱。
? 防雷器可配置C級防雷或B級防雷。
? 可配置監測模塊,監視進線斷路器、出線斷路器、防雷器的狀態,監測輸出電流、電壓、功率,箱內溫度等。
產品參數表:
產品型號 | GRPV-ACB3 | GRPV -ACB4 | GRPV -ACB5 | GRPV-ACB6 |
輸入路數 | 3路 | 4路 | 5路 | 6路 |
最大輸入電壓AC | 380V/550V/690V | 380V/550V/690V | 380V/550V/690V | 380V/550V/690V |
最大輸入電流 | 100A | 100A | 100A | 100A |
最大輸出電流 | 315A | 350A | 400A | 500A |
防雷保護 | C級防雷,標稱20KA、最大40KA | |||
監測模塊 (選配) | 監視進線斷路器、出線斷路器、防雷器的狀態,監測輸出電流、電壓、功率,箱內溫度等。(選配) | |||
通信方式 | RS485 | |||
通信協議 | 標準MODBUS-RTU協議 | |||
信號防雷 (選配) | 選配 | |||
工作環境 | 工作溫度:-35℃~+70℃;濕度99%,無凝露 | |||
海拔 | ≤2000米,超過2000米需要考慮降容使用。 | |||
測量單元功耗 | ≤4W | |||
輔助電源 (選配) | 自供電, A相C相線電壓供電 1、 AC 90 ~ 560V (額定電壓380V,480V) 2、 AC 400V ~ 800V (額定電壓690V) | |||
安裝方式 | 壁掛式安裝 | |||
箱體材質 | 熱鍍鋅鋼板/304不銹鋼 | |||
防護等級 | IP65 |
