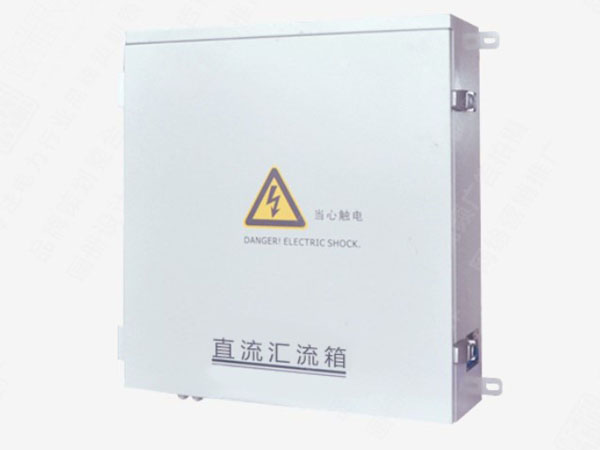

光伏直流匯流箱應用于光伏發電系統中,減少了光伏組件與逆變器之間連接線。用戶可以根據逆變器輸入的直流電壓范圍,把一定數量的規格相同的光伏組件串聯組成1個光伏組件串列,再將若干個串列接入光伏陣列防雷匯流箱,通過防雷器與斷路器保護后輸出,方便了后級逆變器的接入。
主要特點:
? 箱體采用熱鍍鋅鋼板,結構安全、可靠,具有足夠的機械強度,保證元件安裝后及操作時無搖晃、不變形。
? 防護等級IP65,具備防水、防灰、防銹、防鹽霧,滿足室外安裝的要求。
? 每路電池串列的正負極都配有光伏專用熔斷器進行保護,熔斷器底座及熔絲配套使用,減少業主后期維護成本,有效保護維修人員的人身安全。
? 直流輸出母線配有光伏專用防雷器。正極對地、負對地、正負極之間具有良好的浪涌保護功能。
? 匯流箱配置模塊化智能檢測單元,檢測每串組件的電流、輸出電壓、箱體溫度、防雷器狀態、斷路器狀態。智能檢測單元具備數碼顯示功能,能在設備本體上顯示電流、電壓、功率、溫度、設備地址、設備編號等信息;檢測單元設置設備地址號操作需簡潔方便,無需輔助設備可就地更改設備地址。
? 模塊化匯流箱智能檢測單元整機功耗小于4W,測量精度為0.5%。
? 具備多種方式數據遠傳,提供RS485接口,并且通訊接口內置信號防雷功能,有效保護設備通信端口。
? 模塊化匯流箱智能檢測單元采用直流1000V/1500V自供電模式,自供電電源采用模塊化灌膠封裝。電源具備防反接、過流、過壓保護、防腐蝕等功能。
產品參數表:
產品型號 | GRPV-CB8 | GRPV-CB12 | GRPV-CB16 |
輸入路數 | 8路 | 12路 | 16路 |
最大輸入電壓 | 1000VDC/1500VDC | 1000VDC/1500VDC | 1000VDC/1500VDC |
最大輸入電流 | 15A | 15A | 15A |
最大輸出電流 | 100A | 160A | 200A |
檢測單元 | 檢測每路的電流、輸出電壓、箱體溫度、防雷器狀態、斷路器狀態 | ||
通信方式 | 標配:RS485 | ||
通信協議 | 標準MODBUS-RTU協議 | ||
防雷保護 | 標稱20KA、最大40KA | ||
信號防雷 | 標配 | ||
防反功能 | 模塊化封裝防反二極管(選配) | ||
工作環境 | 工作溫度:-35℃~+70℃;濕度99%,無凝露 | ||
海拔 | ≤4000米 | ||
測量單元功耗 | ≤4W | ||
輔助電源 | 不需要外引電源,取自箱內DC100V~DC1000V/DC100V~DC1500V | ||
安裝方式 | 壁掛式安裝 | ||
箱體材質 | 熱鍍鋅鋼板/304不銹鋼 | ||
防護等級 | IP65 |
